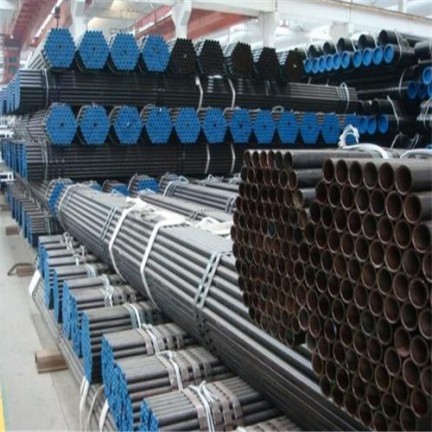

Descripción Técnica de API 5L grado.b de Tuberías en China exportador
API 5L grado.b de Tuberías en China exportador de alta calidad fabricado bajo los estándares internacionales más estrictos como ASTM, ISO. Nuestra planta de producción de 65,000 m² asegura un suministro constante para grandes proyectos en Perú.
Aplicaciones en el Mercado Peruano
- Construcción: Ideal para Construcción e industria.
- Minería: Estructuras de alta resistencia para entornos extremos.
- Infraestructura: Soluciones certificadas para obras públicas.
Especificaciones y Beneficios
- Durabilidad: Recubrimiento galvanizado superior para prevenir la corrosión.
- Certificación: Entrega con Certificado de Prueba de Molino (MTC).
- Logística: Entrega rápida en todo el territorio peruano.
Para más información o solicitar una cotización formal de API 5L grado.b de Tuberías en China exportador, contáctanos vía WhatsApp al 86 186 2208 8833.
Tubería API para petróleo, gas y minería en Perú
Los proyectos de energía y minería en Perú exigen tubería de línea con certificación completa y trazabilidad. La tubería API 5L es el estándar para transportar hidrocarburos, agua y fluidos a presión a través de cientos de kilómetros. Una tubería mal especificada o sin certificación pone en riesgo la operación, la seguridad y el cumplimiento normativo.
En esta guía revisamos los servicios típicos de la tubería API en el mercado peruano, los criterios de selección y los requisitos documentales de los proyectos.
Tabla de especificaciones
| Parámetro | Valor / Rango |
|---|---|
| Producto | Tubería API 5L para líneas de transporte |
| Norma | API 5L (PSL1 / PSL2) |
| Grados | Gr B, X42, X52, X60, X65 |
| Diámetro | 21,3 – 508 mm (1/2″ – 20″) |
| Espesor | SCH 20 – SCH 160 (según schedule) |
| Largo | 6 – 12 metros |
| Acabado | Barniz, pintura, 3PE, FBE |
| Extremos | Biselados (BE), roscados |
| Aplicaciones | Petróleo, gas, agua a presión, minería |
| Certificación | API, MTC, ISO 9001, SGS |
Para proyectos regulados por el Ministerio de Energía y Minas, verifique los requisitos de certificación y las normas complementarias aplicables.
Servicios de la tubería API en minería
Líneas de agua de proceso: transporte de agua fresca y de servicio a presión. Líneas de relaves: tubería de gran diámetro con recubrimiento abrasivo. Aire comprimido: líneas de alta presión para perforación. Combustibles: transporte de petróleo y diésel. Sistemas de bombeo: impulsión de fluidos a alta presión. La minería peruana consume tubería API en grados B y X42 con diámetros de 6″ a 20″.
Servicios de la tubería API en energía
Gasoductos: transporte de gas natural desde los yacimientos a las ciudades. Oleoductos: crudo desde la selva a la costa. Plantas termoeléctricas: líneas de vapor y servicios. Líneas de recolección: conexión de pozos a las facilidades de tratamiento. Los gasoductos suelen exigir PSL2 con ensayos Charpy y control de soldabilidad.
Criterios de selección por servicio
| Servicio | Grado típico | PSL |
|---|---|---|
| Agua de proceso | B | 1 |
| Crudo convencional | X42 – X52 | 1 |
| Gas natural | X52 – X60 | 2 |
| Líneas offshore | X60 – X65 | 2 |
Regla: servicios de gas y offshore exigen PSL2; el grado se dimensiona con la presión de diseño.
Requisitos documentales de los proyectos
- MTC con ensayos completos del lote. 2. Certificado de conformidad API de la planta. 3. Reportes de ensayos no destructivos. 4. Certificado de tratamiento térmico (si aplica). 5. Certificado de origen. 6. Packing list y factura comercial. Para licitaciones, adicionalmente: calificación de la planta, curva de tensión-deformación y reportes Charpy.
Inspección y recepción
Al recibir la tubería: verifique el marcado (API 5L, grado, lote), el estado de los biseles y protectores, la rectitud, y coteje el MTC con los números de lote. Para proyectos críticos, contrate inspección de terceros en origen que verifique el lote antes del embarque.
Importación y logística
La tubería API se importa en contenedores (diámetros hasta 12″) o en barcazas/carga suelta (diámetros grandes). Los largos de 12 m requieren open top o flat rack. El plazo total desde confirmación es de 60 a 90 días, incluyendo producción, inspección, embarque y desaduanaje. Coordinamos el cronograma con el proyecto.
Almacenamiento y manipulación de tubería API
La tubería API se almacena en patios sobre durmientes, con los extremos protegidos con tapas plásticas para evitar el ingreso de humedad y cuerpos extraños. Las capas de tubería se separan con calzos de madera; no se apilan más de 3 a 4 capas sin soporte lateral. La manipulación se realiza con grúa y eslingas con protección de goma; nunca se arrastra la tubería. Antes de la instalación, verifique el marcado (norma, grado, fabricante, lote) y el estado de los extremos biselados. En proyectos de línea, la tubería se inspecciona visualmente y con ensayos no destructivos según el procedimiento del proyecto.
Guía rápida de pedido de tubería API 5L
- Defina el grado según la presión de diseño (Gr B, X42, X52, X60). 2. Defina el nivel de especificación: PSL1 o PSL2. 3. Seleccione el diámetro nominal y el schedule. 4. Defina el largo (6 a 12 m) y el acabado (barniz, 3PE, FBE). 5. Indique los extremos: biselados estándar (BE) o roscados. 6. Exija MTC, certificado de planta API y trazabilidad. Envíenos la especificación del proyecto y le cotizamos con documentación completa.
Errores comunes al comprar tubería API
1. Seleccionar el grado sin verificar la presión: un grado insuficiente falla en prueba hidrostática. 2. Confundir PSL1 y PSL2: los proyectos offshore y de gas exigen PSL2 con tenacidad garantizada. 3. Aceptar tubería sin marcado API: la trazabilidad es obligatoria; verifique marca y lote. 4. No exigir el MTC con ensayos Charpy (PSL2): la tenacidad se certifica con el ensayo de impacto. 5. Ignorar el acabado de extremos: los biseles deben cumplir el estándar para soldadura de campo.
Aplicaciones y mercado de la tubería API en Perú
La tubería API 5L se usa en oleoductos y gasoductos, líneas de transferencia en refinerías, sistemas de transporte de agua en minería y facilidades de superficie. En Perú, los proyectos de gas natural, minería y energía demandan tubería certificada con grados B, X42 y X52 en diámetros de 4″ a 24″. Las compras son usualmente por proyecto con inspección de terceros y documentación completa.
Comparación de grados API 5L
| Grado | Límite elástico (MPa) | Uso típico |
|---|---|---|
| Gr B | 241 | Líneas de baja presión, agua |
| X42 | 290 | Gas y petróleo convencional |
| X52 | 359 | Líneas de media presión |
| X60 | 414 | Líneas de alta presión |
| X65/X70 | 448/483 | Grandes gasoductos |
Decisión práctica: seleccione el grado según la presión de operación y el diámetro; para la mayoría de proyectos de transporte en Perú, los grados B, X42 y X52 cubren las necesidades. El sobrecosto de un grado mayor solo se justifica con la presión de diseño correspondiente.
Instalación de líneas API 5L en campo
La instalación de líneas API 5L exige procedimientos de soldadura calificados (WPS/PQR), personal certificado y control de calidad continuo. Los extremos biselados se alinean con caretas y se sueldan con raíz GTAW y relleno SMAW/GMAW. Cada junta se inspecciona con radiografía o ultrasonido según el porcentaje del proyecto. Antes de la puesta en servicio, la línea se prueba hidrostáticamente al 1,25 – 1,5 de la presión de operación. Las tuberías enterradas se protegen con recubrimiento 3PE o FBE y protección catódica. El manejo correcto de la tubería en campo (sin arrastre, extremos tapados, inspección previa) evita daños que comprometan la integridad de la línea.
Términos técnicos de la tubería API
- API 5L: especificación para tubería de líneas de transporte. – PSL1/PSL2: niveles de especificación (PSL2 más exigente). – Grado X: designación por límite elástico en miles de psi (X52 = 52 ksi). – Biselado (BE): extremo preparado para soldadura de campo. – Prueba Charpy: ensayo de impacto que mide la tenacidad. – FBE: recubrimiento de epoxi fusionado. – 3PE: recubrimiento de polietileno de tres capas. – WPS/PQR: procedimiento y calificación de soldadura.
Datos clave de la tubería API 5L
La tubería API 5L se selecciona por grado y nivel PSL: los grados B, X42 y X52 cubren la mayoría de líneas en Perú; los proyectos de gas y offshore exigen PSL2 con ensayo Charpy. El marcado de cada tubo (especificación, grado, lote) garantiza la trazabilidad. Los recubrimientos FBE y 3PE protegen las líneas enterradas; los biseles BE preparan las uniones para soldadura de campo. La importación toma 60 a 90 días; los proyectos con fecha fija deben confirmar el pedido con al menos 3 meses de anticipación. La inspección SGS en fábrica es recomendable para la primera compra o montos altos.
Recomendaciones de instalación de líneas API
Las líneas API se instalan con procedimientos calificados: alineación con caretas, raíz con GTAW y relleno con SMAW o GMAW, seguido de inspección radiográfica o ultrasonido según el porcentaje del proyecto. Los extremos biselados se protegen hasta el momento de la soldadura. Las líneas enterradas se bajan a la zanja con eslingas y se recubren con FBE o 3PE, más protección catódica. Antes de la puesta en servicio, la línea se prueba hidrostáticamente al 1,25 – 1,5 de la presión de operación. El personal de soldadura debe estar certificado y el plan de calidad aprobado por el cliente. Documente cada junta con su reporte de inspección para el dossier final del proyecto.
Preguntas frecuentes sobre tubería API 5L
¿La tubería API se usa solo en petróleo y gas?
Principalmente sí: oleoductos, gasoductos, líneas de conducción de agua en minería y sistemas de alta presión. También se usa en estructuras offshore.
¿Cómo se protege la tubería para transporte?
Con capa de barniz o pintura, protección de extremos con protectores plásticos y atado con zunchos; opcionalmente con recubrimiento 3PE o FBE para enterramiento.
¿Cuál es el plazo de entrega a Perú?
Producción de 20 a 30 días más tránsito marítimo de 30 a 40 días a Callao; coordinamos embarques con inspección de terceros si el proyecto lo exige.
¿Entregan con certificación API?
Sí, los lotes se producen en plantas con licencia API y cada despacho incluye MTC con trazabilidad completa del lote.
¿Qué es la tubería para PDVSA y otros clientes corporativos?
Fabricamos tubería API bajo especificaciones de clientes corporativos como PDVSA, incluyendo marcas, recubrimientos y documentación exigida por la licitación.
¿Cuánto pesa una tubería de 4 pulgadas SCH40?
Una tubería de 114,3 mm (4″) SCH40 pesa aproximadamente 10,8 kg/m; el peso exacto se indica en el MTC y el packing list.
Preguntas adicionales
¿Qué es el marcado de una tubería API?
Cada tubo lleva marcado: especificación (API 5L), grado, fabricante, tamaño, número de lote y fecha; el marcado permite la trazabilidad total del material.
¿Cuánto pesa una tubería API de 6 pulgadas SCH40?
Aproximadamente 28,3 kg/m para 6″ (168,3 mm) SCH40; el peso exacto se indica en el MTC y el packing list.
¿Necesita cotización de tubería API 5L? Escríbanos por WhatsApp o use nuestro formulario de contacto.
Especificación del tubo API 5L grado B: composición y propiedades
El tubo API 5L grado B es el grado de entrada de la especificación API 5L y el más económico de la línea. Su composición química controlada y sus propiedades mecánicas lo hacen apto para líneas de baja y media presión:
| Propiedad | Requisito API 5L Gr B |
|---|---|
| Límite elástico mínimo | 241 MPa (35,000 psi) |
| Resistencia a la tracción mínima | 414 MPa (60,000 psi) |
| Elongación mínima | 22% (según diámetro) |
| Carbono máximo | 0.26% (colada), 0.28% (producto) |
| Manganeso máximo | 1.20% (colada), 1.40% (producto) |
| Fósforo máximo | 0.030% |
| Azufre máximo | 0.030% |
| Ensayo de impacto Charpy | PSL1: no requerido / PSL2: requerido |
El grado B se suministra en niveles PSL1 y PSL2, soldado (ERW) o sin costura, según el diámetro y la aplicación. Su excelente soldabilidad y disponibilidad lo convierten en el grado más pedido por los importadores peruanos para líneas de agua y servicios convencionales.
Aplicaciones del tubo API 5L grado B en Perú
El tubo API 5L grado B se utiliza en Perú principalmente en: conducción de agua a presión para acueductos, líneas de impulsión y redes industriales; gas de baja presión en líneas de distribución y recolección; minería en líneas de agua de proceso, relaves y servicios auxiliares; infraestructura en líneas de bombeo de plantas de tratamiento; y petróleo convencional en líneas de recolección de campos maduros. Para la mayoría de estos servicios, el grado B en PSL1 cubre los requisitos con el menor costo por metro; cuando el proyecto exige tenacidad garantizada, se especifica PSL2. Nuestro equipo técnico le asesora en la selección del diámetro, el schedule y el recubrimiento según la presión de diseño y el método de instalación.
Tabla de medidas y pesos del tubo API 5L grado B
| Diámetro nominal (NPS) | Diámetro exterior (mm) | Peso SCH40 (kg/m) | Peso SCH80 (kg/m) |
|---|---|---|---|
| 2″ | 60.3 | 5.44 | 7.48 |
| 3″ | 88.9 | 11.29 | 15.27 |
| 4″ | 114.3 | 16.07 | 21.77 |
| 6″ | 168.3 | 28.26 | 39.46 |
| 8″ | 219.1 | 42.55 | 59.62 |
| 10″ | 273.0 | 60.29 | 85.35 |
| 12″ | 323.9 | 79.73 | 113.47 |
Los largos estándar son de 6 y 12 metros; el peso exacto de cada lote se indica en el MTC y el packing list. Para estimar el flete, recuerde que un contenedor 20GP transporta aproximadamente 20 a 24 toneladas.
API 5L grado B vs ASTM A53 grado B vs ASTM A106 grado B
Las tres normas definen aceros de propiedades similares, pero con enfoques distintos. API 5L grado B está diseñada para líneas de transporte de petróleo, gas y agua a presión, con requisitos de tenacidad, soldabilidad y ensayos específicos de tubería de línea. ASTM A53 grado B es la tubería de acero al carbono de uso general (negra o galvanizada), aceptada en líneas de baja presión y aplicaciones estructurales y mecánicas. ASTM A106 grado B es la tubería sin costura para servicio de alta temperatura en plantas, calderas y refinerías. Si su proyecto es una línea de transporte, la norma API 5L es la indicada; en SegSteel fabricamos las tres y le asesoramos en la selección correcta según la aplicación.
Preguntas frecuentes sobre tubo API 5L grado B
¿Cuál es la diferencia entre API 5L grado B y X42?
El grado B tiene un límite elástico mínimo de 241 MPa y el X42 de 290 MPa. Para líneas de agua y gas de baja presión, el grado B es suficiente y más económico; el X42 se reserva para presiones de operación mayores.
¿El tubo API 5L grado B se usa para agua potable?
Sí, es ampliamente utilizado en acueductos y líneas de impulsión de agua a presión. Para agua potable se recomienda coordinar el recubrimiento interior o exterior según la especificación del proyecto.
¿Qué certificación entregan con el tubo grado B?
Cada lote incluye el certificado de pruebas de molino (MTC) según EN 10204 3.1 con composición química, propiedades mecánicas y resultados de prueba hidrostática. Para proyectos regulados, coordinamos inspección de terceros en fábrica. Escríbanos por WhatsApp (+86 186 2208 8833) o sinoeast7@163.com para cotizar tubo API 5L grado B al por mayor.
