Catálogo de Fábrica: Planchas De Acero Galvanizado Onduladas Con Recubrimiento De Zinc Para Cualquier Tipo De Construccion
SegSteel suministra Planchas De Acero Galvanizado Onduladas Con Recubrimiento De Zinc Para Cualquier Tipo De Construccion de alto rendimiento, optimizado para los requerimientos de ingeniería y construcción en el mercado peruano. Como fabricantes con base en Tianjin, garantizamos el cumplimiento de las normativas internacionales más estrictas.
Especificaciones de Ingeniería
- Tipo: Plancha Ondulada
- Protección: Zinc Z120-Z275
- Uso: Techos industriales
Precio de Origen: 620 USD / Tonelada
*Válido para importaciones directas por contenedor.
*Válido para importaciones directas por contenedor.
¿Por qué somos su socio estratégico?
- E-E-A-T: Proveedor verificado con 18 años suministrando a megaproyectos en Latinoamérica.
- Transparencia: Cada despacho incluye el Mill Test Certificate (MTC). Consulte nuestra sección de Certificados.
- Ahorro: Compre directamente de nuestra fábrica en China y optimice su inversión.

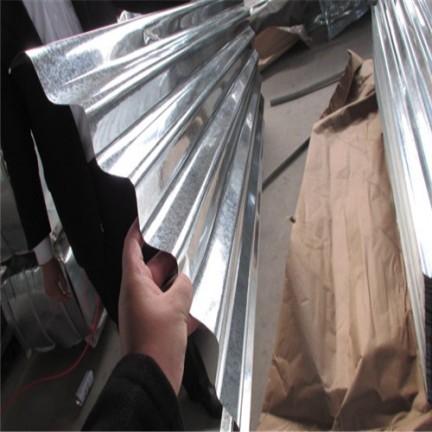

Introducción: Planchas de Acero Galvanizado Onduladas
Las planchas de acero galvanizado onduladas son el material de cobertura más clásico y versátil de la construcción. Su forma sinusoidal no es decorativa: las ondulaciones actúan como refuerzos estructurales que aumentan la rigidez de la plancha, permitiendo cubrir mayores luces con menos estructura de soporte y evacuando el agua de lluvia de forma eficiente.
El recubrimiento de zinc por inmersión en caliente protege el acero contra la corrosión, lo que convierte a estas planchas en la solución preferida para techos, cerramientos y cobertizos en todo el Perú, desde la costa hasta la sierra y la selva.
Tabla de Especificaciones Técnicas
| Calibre | Espesor (mm) | Peso aprox. (kg/m²) | Ancho útil típico |
|---|---|---|---|
| 26 | 0,46 | 3,6 | 0,80 – 1,00 m |
| 24 | 0,61 | 4,8 | 0,80 – 1,00 m |
| 22 | 0,76 | 6,0 | 0,80 – 1,00 m |
| 20 | 0,91 | 7,1 | 0,80 – 1,00 m |
| 18 | 1,21 | 9,5 | 0,80 – 1,00 m |
Medidas estándar: largos de 1,80 m a 6,00 m (o a medida), anchos de 0,80 m a 1,00 m útiles según el perfil. Recubrimiento de zinc: Z180 a Z275.
Ventajas de la plancha ondulada
- Alta rigidez: las ondulaciones aumentan la resistencia a la flexión sin agregar peso.
- Excelente evacuación de agua: ideal para lluvias intensas de la sierra y selva.
- Instalación rápida: traslapes simples con tornillos autoperforantes.
- Bajo mantenimiento: el zinc protege el acero durante décadas.
- Costo accesible: el perfil ondulado optimiza el uso del material.
Plancha ondulada vs plancha acanalada
| Característica | Ondulada | Acanalada (trapezoidal) |
|---|---|---|
| Forma | Sinusoidal (curvas) | Trapezoidal (planos y esquinas) |
| Rigidez | Buena | Mayor |
| Luz máxima entre correas | Menor | Mayor |
| Aspecto | Clásico | Moderno |
| Uso típico | Viviendas, cobertizos | Naves industriales, galpones |
En resumen: la plancha ondulada es ideal para viviendas, cobertizos y proyectos rurales; la acanalada se prefiere en naves industriales donde se requieren luces mayores.
Guía de selección por tipo de construcción
| Tipo de construcción | Calibre recomendado | Observaciones |
|---|---|---|
| Vivienda rural / económica | 26 | Correas cada 0,80–1,00 m |
| Vivienda estándar | 24 | Estándar residencial |
| Cobertizo / almacén | 24 – 22 | Según la luz a cubrir |
| Galpón agrícola | 22 | Mayor resistencia |
| Local comercial | 22 – 20 | Mayores luces y durabilidad |
Instalación de planchas onduladas
- Estructura: instale correas de madera o acero cada 0,80–1,00 m.
- Pendiente: respete pendientes mínimas del 15% para evacuación correcta.
- Fijación: use tornillos autoperforantes con arandela de neopreno en la cresta de la ondulación.
- Traslapes: 10–20 cm longitudinales; en zonas de lluvia intensa, use sellador.
- Corte: tijera de hojalatero o sierra fina; retoque los bordes con pintura rica en zinc.
Calidad y certificación
Las planchas cumplen normas JIS, ASTM y GB, se fabrican bajo ISO 9001 y cada despacho incluye el Mill Test Certificate (MTC) con espesor y peso de zinc certificados.
Aplicaciones de las planchas onduladas
- Techos de viviendas y cobertizos.
- Cerramientos laterales y fachadas.
- Cobertizos agrícolas, establos y gallineros.
- Almacenes y depósitos.
- Techos de mercados y puestos comerciales.
Preguntas Frecuentes (FAQ)
¿Qué es una plancha de acero galvanizado ondulada?
Es una lámina de acero con recubrimiento de zinc por inmersión en caliente, conformada con ondulaciones sinusoidales que le dan rigidez y permiten evacuar el agua de lluvia.
¿Cuánto dura una plancha ondulada galvanizada?
Con un recubrimiento de zinc adecuado (Z200–Z275), la vida útil supera los 20–30 años en condiciones normales. En zonas costeras, elija Z275 para mayor protección.
¿Qué pendiente mínima necesita un techo ondulado?
Se recomienda una pendiente mínima del 15% para garantizar la evacuación del agua y evitar filtraciones en los traslapes.
¿Cuál es el ancho útil de una plancha ondulada?
El ancho útil varía según el perfil, típicamente entre 0,80 m y 1,00 m. El ancho total es mayor; la diferencia corresponde al traslape lateral.
¿Qué calibre necesito para mi techo?
Para viviendas, calibre 24; para cobertizos y galpones, calibre 22 o 20 según la separación de correas y la carga de viento de la zona.
¿Se puede pintar una plancha galvanizada?
Sí, con pinturas especiales para superficies galvanizadas (imprimación ácida), pero la mejor opción a largo plazo es comprar directamente planchas prepintadas de fábrica.
¿Necesita cotización de planchas onduladas? Escríbanos por WhatsApp o use nuestro formulario de contacto. Consulte también la guía de medidas y calibres de lámina galvanizada.
Cargas de viento y nieve en la sierra peruana
En la sierra y zonas altoandinas, las coberturas deben resistir condiciones que no existen en la costa: vientos fuertes, granizo y nevadas. Considere estos factores al especificar su plancha ondulada:
| Condición | Efecto sobre el techo | Recomendación |
|---|---|---|
| Viento fuerte (sierra) | Desprendimiento de planchas | Fijaciones reforzadas y traslapes correctos |
| Granizo | Abolladuras en calibres finos | Calibre 24 o superior |
| Nieve | Sobrecarga de peso | Pendiente > 20% y correas cercanas |
| Radiación UV intensa | Degradación del zinc en altura | Recubrimientos Z275 o aluzinc |
Regla práctica: en zonas de altura sobre los 3,000 m s. n. m., use como mínimo calibre 24, pendientes superiores al 20% y fijaciones en todas las crestas. Para granizadas frecuentes, considere perfiles acanalados que resisten mejor los impactos que los ondulados.
Cómo calcular la cantidad de planchas para su techo
- Calcule el área: largo × ancho del plano inclinado del techo.
- Divida entre el ancho útil: por ejemplo, 100 m² ÷ 0,90 m de ancho útil = 111 metros lineales de plancha.
- Agregue traslapes: 10% adicional para traslapes longitudinales y transversales.
- Considere desperdicios: 3–5% por cortes en cumbreras y limatesas.
- Solicite un plano de cobertura a SegSteel: le indicamos la cantidad exacta de planchas, cumbreras y accesorios.
Planchas onduladas para proyectos rurales
Los proyectos agrícolas y rurales tienen necesidades específicas: resistencia a la intemperie, fácil transporte y costo controlado. La plancha ondulada en largos de 1,80–3,00 m es la elección típica porque:
- Se transporta fácilmente en camionetas o camiones pequeños.
- Se instala con herramientas básicas (taladro, atornillador).
- Se reemplaza de forma individual si una plancha se daña.
- Admite reparaciones simples con parches y selladores.
Comparación económica: costo instalado por tipo de cobertura
El costo real de un techo no es solo el precio de la plancha; es el costo instalado por metro cuadrado útil:
| Perfil | Precio relativo de material | Estructura requerida | Mano de obra relativa | Costo instalado relativo |
|---|---|---|---|---|
| Ondulada | 1,00 (base) | Correas cada 0,8–1,0 m | 1,00 | 1,00 |
| C25 | 1,10 | Correas cada 1,0–1,2 m | 0,95 | 1,05 |
| Trapezoidal | 1,20 | Correas cada 1,2–1,5 m | 0,90 | 1,10 |
| Estructural | 1,45 | Mínima (luces 4–6 m) | 0,70 | 1,15 |
Observación: la plancha ondulada tiene el menor costo instalado en viviendas y cobertizos de luces pequeñas; para naves de gran luz, el costo total del proyecto puede favorecer a los perfiles estructurales pese a su mayor precio unitario.
Análisis de costo por año de vida útil
| Escenario | Costo relativo del techo | Vida útil | Costo por año |
|---|---|---|---|
| Chapa económica (zinc bajo) | 0,75 | 8 años | 0,094 |
| Chapa estándar (Z200) | 1,00 | 18 años | 0,056 |
| Chapa premium (Z275) | 1,20 | 28 años | 0,043 |
Conclusión: la chapa con mayor recubrimiento de zinc cuesta 20% más pero dura 3,5 veces más que la económica, reduciendo el costo por año de servicio a menos de la mitad.
Almacenamiento correcto de planchas en obra
- Ubicación: en un lugar seco, elevado del suelo con separadores de madera.
- Inclinación: apoye las planchas ligeramente inclinadas para drenar el agua de condensación.
- Protección: cubra con lona o plástico sin cerrar herméticamente (evita condensación).
- Manipulación: use guantes; transporte con las planchas verticales para evitar deformaciones.
- Tiempo máximo: no almacene más de 3–4 meses antes de instalar, especialmente en zonas húmedas.
Preguntas adicionales
¿Cuánto cuesta instalar un techo de plancha ondulada por metro cuadrado?
El costo instalado varía según calibre, estructura y mano de obra local. La plancha ondulada suele tener el menor costo instalado entre las coberturas metálicas para viviendas y cobertizos.
¿Cómo se almacenan las planchas onduladas antes de instalar?
En lugar seco, elevadas del suelo con separadores, ligeramente inclinadas y cubiertas sin sellar herméticamente. No almacene más de 3–4 meses en zonas húmedas.
¿La plancha ondulada se puede usar en cerramientos laterales?
Sí, es común como cerramiento de cobertizos y almacenes, fijada a estructura vertical con los mismos tornillos autoperforantes.
¿Qué mantenimiento requiere una plancha ondulada galvanizada?
Limpieza anual con agua, revisión de tornillos y canaletas, y retoque de cortes con pintura rica en zinc. En zonas costeras, lavado con agua dulce para remover sales.
Especificaciones de traslapes y pendientes por zona
| Zona | Pendiente recomendada | Traslape longitudinal | Traslape transversal |
|---|---|---|---|
| Costa (lluvias escasas) | 10–15% | 10 cm | 1 onda |
| Sierra (lluvias moderadas) | 15–20% | 15 cm | 1 onda + sellador |
| Selva (lluvias intensas) | 20–25% | 20 cm | 1 onda + sellador |
| Zonas de nieve | 25%+ | 20 cm + sello | 1 onda + sello |
Regla de oro: en zonas de lluvia intensa, agregue una línea de sellador butílico en los traslapes transversales; es el seguro más barato contra filtraciones.
Cómo pedir planchas onduladas a SegSteel
- Envía tu plano o medidas (largo, ancho, pendiente del techo).
- Recibe el despiece técnico: número de planchas, largos, cumbreras y accesorios.
- Elige calibre y recubrimiento: según zona y presupuesto.
- Confirma la cotización: FOB o CIF, con plazos de entrega.
- Recibe tu pedido con MTC y documentación completa.
Preguntas adicionales sobre planchas onduladas
¿Qué largos de plancha ondulada fabrica SegSteel?
Fabricamos largos de 1,80 m a 6,00 m en pasos de 0,5 m, y largos especiales según el plano del proyecto.
¿Las planchas onduladas se entregan con garantía?
Cada despacho incluye el MTC con las especificaciones del lote; ofrecemos reposición de piezas dañadas en transporte si se reporta dentro de 48 horas.
¿Puedo comprar planchas onduladas para un proyecto pequeño?
Sí, atendemos desde planchas sueltas hasta contenedores completos. Para obras pequeñas en Lima, consulte disponibilidad de stock local.
¿Qué diferencia hay entre 5 ondas y 8 ondas?
La cantidad de ondas determina el ancho de la plancha: más ondas = mayor ancho y mayor rigidez. El ancho útil típico es de 0,80 m (5 ondas) a 1,00 m (8 ondas).
¿Cómo se fija la plancha a correas de madera?
Con tornillos autoperforantes para madera o clavos con arandela de neopreno, colocados en la cresta de la onda. En zonas de viento, use fijaciones adicionales.
¿Qué hago si la plancha se abolla con el granizo?
Las abolladuras menores no afectan la estanqueidad. En zonas de granizo frecuente, use calibre 24 o superior; las planchas con abolladuras severas deben reemplazarse.
Durabilidad de la plancha ondulada: qué la determina
La vida útil de una plancha ondulada galvanizada depende de cinco factores:
1. Peso del recubrimiento de zinc: el factor más importante. Z180 dura aproximadamente 10-15 años en exteriores; Z275, 20-30 años. En zonas costeras, la diferencia se acentúa.
2. Calidad del acero base: un acero con impurezas o inclusiones se corroe desde el interior. Exija el MTC que certifica la composición química.
3. Ambiente de exposición: la salinidad costera, la humedad de la selva y la radiación UV de la sierra aceleran la degradación. Elija el recubrimiento según su zona.
4. Cortes y perforaciones: los bordes cortados quedan sin protección de zinc. Retóquelos con pintura rica en zinc para evitar la corrosión prematura.
5. Mantenimiento: un lavado anual con agua y la revisión de fijaciones duplican la vida útil de cualquier cobertura.
| Factor | Impacto en vida útil |
|---|---|
| Zinc Z180 vs Z275 | +10-15 años |
| Retoque de cortes | +3-5 años |
| Lavado anual | +3-5 años |
| Ambiente costero sin protección | -10 años |
Pruebas de calidad que debe exigir
Prueba del doblado: doble una muestra a 180°; el zinc no debe desprenderse ni agrietarse. Es la prueba más rápida para verificar la adherencia del recubrimiento.
Medición de espesor: use un micrómetro; el espesor real del acero debe coincidir con el nominal dentro de la tolerancia de la norma.
Prueba de peso de zinc: se realiza con un medidor de espesor de recubrimiento o por análisis químico. Verifique que el valor coincida con el MTC.
Inspección visual: la superficie debe ser uniforme, sin ampollas, escamas, zonas sin zinc ni manchas blancas de óxido excesivo.
Preguntas frecuentes adicionales sobre calidad
¿Cómo pruebo la calidad del zinc de mi plancha?
Doble una muestra a 180°: si el zinc se desprende o agrieta, la adherencia es deficiente. Complemente con la medición del espesor del recubrimiento y la verificación del MTC.
¿Qué espesor de zinc se recomienda en la costa?
En zonas costeras se recomienda Z275 (G90) como mínimo; la salinidad del ambiente exige mayor protección que en zonas interiores.
¿La plancha ondulada se puede usar en interiores?
Sí, en interiores secos basta con Z180, lo que reduce el costo. Es común en cielos rasos, separadores y elementos decorativos.
¿Qué hago si la plancha presenta manchas blancas?
Las manchas blancas son óxido de zinc superficial (patina), que en general no afecta la protección. Limpie con agua y detergente; si el zinc se desprende al frotar, es un defecto de calidad.
¿Cuánto dura una plancha en el techo sin mantenimiento?
Sin ningún mantenimiento, la vida útil se reduce hasta en 40%. Un lavado anual y la revisión de fijaciones son suficientes para maximizar la durabilidad.
¿La calidad del acero afecta la durabilidad?
Sí, un acero base de baja calidad se corroe desde el interior aunque el zinc sea correcto. El MTC certifica la composición química del acero base.
