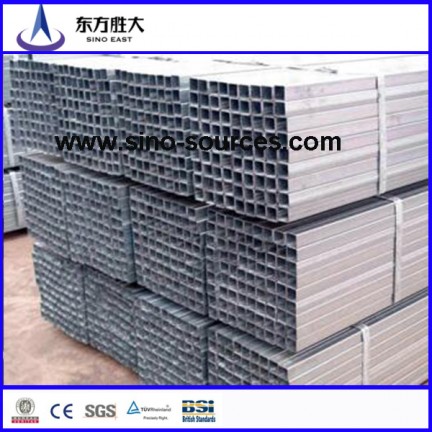

Descripción Técnica de tubo cuadrado y rectangular
tubo cuadrado y rectangular de alta calidad fabricado bajo los estándares internacionales más estrictos como ASTM, ISO. Nuestra planta de producción de 65,000 m² asegura un suministro constante para grandes proyectos en Perú.
Aplicaciones en el Mercado Peruano
- Construcción: Ideal para Construcción e industria.
- Minería: Estructuras de alta resistencia para entornos extremos.
- Infraestructura: Soluciones certificadas para obras públicas.
Especificaciones y Beneficios
- Durabilidad: Recubrimiento galvanizado superior para prevenir la corrosión.
- Certificación: Entrega con Certificado de Prueba de Molino (MTC).
- Logística: Entrega rápida en todo el territorio peruano.
Para más información o solicitar una cotización formal de tubo cuadrado y rectangular, contáctanos vía WhatsApp al 86 186 2208 8833.
Tubo cuadrado y rectangular: guía completa de secciones estructurales
Los tubos de sección cuadrada y rectangular (HSS, por Hollow Structural Sections) son los perfiles cerrados más versátiles de la construcción metálica. A diferencia de los perfiles abiertos, su sección cerrada distribuye el material lejos del centro, lo que les da una resistencia excepcional a la torsión y una gran eficiencia estructural en compresión y flexión. En el mercado peruano, el tubo cuadrado y rectangular alimenta desde pequeñas rejas hasta grandes naves industriales.
Esta guía cubre las dimensiones disponibles, la comparación entre sección cuadrada y rectangular, los conceptos estructurales clave (inercia, esbeltez, pandeo), y los criterios de selección para cada aplicación.
Tabla de dimensiones disponibles
| Tipo de sección | Rango de medidas | Espesores típicos |
|---|---|---|
| Cuadrada | 20×20 hasta 300×300 mm | 1,2 – 12 mm |
| Rectangular | 40×20 hasta 300×200 mm | 1,2 – 12 mm |
| Largos | 6 m (estándar), hasta 12 m | — |
| Acabados | Negro, galvanizado, con aceite | — |
Medidas comerciales más vendidas en Perú: 40×40, 50×50, 60×60, 80×80, 100×100, 100×50, 150×50, 150×100 y 200×100 mm, en espesores de 1,5 a 6,0 mm.
Sección cuadrada vs rectangular: cuándo usar cada una
| Criterio | Cuadrada | Rectangular |
|---|---|---|
| Carga axial (columnas) | Excelente (simétrica) | Buena |
| Flexión en un eje | Buena | Superior (orientada de canto) |
| Torsión | Excelente | Excelente |
| Uniones y conexiones | Simples | Simples |
| Uso típico | Columnas, cerchas, torres | Correas, vigas, largueros |
Regla de ingeniería: use sección cuadrada donde predomine la carga axial o multidireccional (columnas, torres); use rectangular orientada de canto donde predomine la flexión en un solo plano (correas, vigas de techo).
Conceptos estructurales que debe conocer
- Momento de inercia (I): mide la resistencia a la flexión; cuanto mayor, más rígida la viga.
- Módulo de sección (W): relaciona el momento de inercia con la distancia a la fibra extrema; define la capacidad de momento.
- Esbeltez: relación entre la luz y el radio de giro; una esbeltez alta significa riesgo de pandeo en compresión.
- Pandeo local: en tubos de pared delgada, la pared puede pandearse localmente antes de alcanzar la carga nominal; por eso el espesor debe ser proporcional al lado.
- Radio de esquina: típicamente 1,5 – 2,5 veces el espesor; afecta las uniones y la superficie de contacto.
Dato útil: para columnas de la misma masa por metro, la sección cuadrada cerrada soporta mayor carga de pandeo que un perfil abierto equivalente, porque su radio de giro es mayor en ambas direcciones.
Tabla de pesos referenciales (secciones comunes)
| Sección | Espesor | Peso (kg/m) |
|---|---|---|
| 40×40 | 2,0 mm | 2,3 |
| 60×60 | 2,0 mm | 3,6 |
| 80×80 | 3,0 mm | 7,0 |
| 100×100 | 3,0 mm | 9,0 |
| 100×50 | 2,0 mm | 4,5 |
| 150×100 | 3,0 mm | 11,2 |
| 200×100 | 4,0 mm | 17,8 |
Normas de referencia
- ASTM A500: la norma estándar para HSS soldados de sección cuadrada y rectangular (Grados A, B, C).
- EN 10219: norma europea para perfiles huecos conformados en frío.
- GB/T 6728: norma china equivalente para tubos estructurales conformados en frío.
- ASTM A53 / A106: aplicables a tubos redondos; en Perú se citan por tradición, pero para secciones cuadradas/rectangulares la norma técnica correcta es A500.
Aplicaciones del tubo cuadrado y rectangular
- Estructuras de naves y galpones: columnas, vigas, correas y arriostramientos.
- Cerchas y tijerales de techos de gran luz.
- Torres y mástiles de comunicaciones y publicidad.
- Estructuras de paneles solares y montajes de equipos industriales.
- Rejas, portones y barandas de seguridad.
- Mobiliario metálico: escritorios, estanterías, mesas de trabajo.
- Estructuras de escaleras y pasarelas industriales.
Guía de selección rápida
| Aplicación | Sección recomendada | Espesor |
|---|---|---|
| Rejas y livianas | 20×20 – 40×40 | 1,5 – 2,0 mm |
| Barandas y estructuras medianas | 40×40 – 60×60 | 2,0 mm |
| Correas de techo | 100×50, 60×60 | 2,0 – 3,0 mm |
| Columnas de galpón mediano | 100×100 – 150×150 | 3,0 – 4,5 mm |
| Vigas principales | 150×100 – 200×100 | 4,0 – 6,0 mm |
Recomendación final: si tiene dudas entre dos secciones, elija la de mayor altura (para flexión) o la de mayor lado (para compresión), siempre que el espesor sea proporcional; el sobrecosto suele ser menor que el riesgo de una subestimación estructural.
Preguntas frecuentes sobre tubo cuadrado y rectangular
¿Cuál es la diferencia entre tubo estructural cuadrado y rectangular?
La sección cuadrada tiene lados iguales y es ideal para carga axial; la rectangular tiene lados distintos y, orientada de canto, ofrece mayor resistencia a la flexión en un eje.
¿Qué norma rige los tubos cuadrados y rectangulares?
La norma ASTM A500 es el estándar internacional para HSS soldados; también se usan EN 10219 y GB/T 6728 según el origen.
¿Qué espesor de pared elegir?
Depende de la aplicación: 1,5 – 2,0 mm para estructuras livianas; 3,0 – 6,0 mm para columnas y vigas de carga; como regla, el espesor no debe ser menor a 1/40 del lado.
¿Se pueden hacer conexiones soldadas y atornilladas?
Sí, ambos sistemas son comunes; las conexiones soldadas son las más usadas en taller, y las atornilladas con placas de empalme en montaje en obra.
¿Cuál es la medida más vendida en Perú?
Las medidas de 40×40, 60×60 y 80×80 en cuadrados, y 100×50 y 150×100 en rectangulares, son las de mayor rotación en el mercado.
¿Entregan tubo cuadrado y rectangular galvanizado?
Sí, ofrecemos ambos acabados: negro (para estructuras pintadas) y galvanizado (para exteriores y ambientes corrosivos).
Ejemplo de selección estructural paso a paso
Caso: columna de galpón de 6 m de altura con carga axial de 80 kN (8 toneladas), fija en la base.
- Material: ASTM A500 Grado B (límite elástico 317 MPa).
- Sección candidata: 120×120×4 mm (peso 14,4 kg/m; radio de giro ~47 mm).
- Esbeltez: luz efectiva 0,7 × 6 m = 4,2 m; esbeltez = 4.200 / 47 ≈ 89.
- Verificación: con esbeltez 89 y grado B, la resistencia de diseño supera la carga de 80 kN con margen.
- Conclusión: el tubo 120×120×4 mm cumple; una sección menor (100×100×4) quedaría al límite.
Lección: el proceso de selección combina carga, esbeltez y resistencia; no «adivine» la sección: haga el cálculo o pida asesoría técnica con los datos de su proyecto.
Logística y manejo de tubos cuadrados y rectangulares
- Empaque: atados de 6 m con zunchos y protectores de extremos; cada atado pesa 1 – 3 toneladas según sección.
- Carga: grúa o montacargas con eslingas textiles; nunca arrastre los tubos.
- Transporte: camiones plataforma de 6 a 12 m; amarre con cinchas en varios puntos.
- Almacenamiento: sobre durmientes de madera, bajo techo; el acabado negro requiere protección contra la lluvia.
- Inspección a la recepción: verifique cantidad, medidas, estado de extremos y documentación (packing list, MTC).
Dato logístico: un contenedor de 20 pies carga 25 – 28 toneladas de tubo cuadrado; los tubos de 6 m se estiban en capas sobre durmientes para facilitar la descarga con eslingas.
Errores comunes al especificar tubos estructurales
1. No definir el espesor: «tubo de 4 pulgadas» no dice nada; especifique lado × lado × espesor en mm.
2. Confundir pulgadas y milímetros: el 2″ comercial (50,8 mm) se redondea a 50 mm; confirme las medidas exactas.
3. Ignorar la orientación de la sección: el mismo tubo rectangular instalado de canto o de plano resiste muy distinto.
4. Aceptar cualquier grado: exija A500 Gr B como mínimo para estructuras; verifique el grado en el MTC.
5. No considerar la merma: los cortes y desperdicios suman 3 – 5 %; agregue margen al calcular toneladas.
Tabla de conversión rápida de medidas
| Pulgadas | Milímetros (aprox.) |
|---|---|
| 1/2″ | 12,7 mm |
| 1″ | 25,4 mm |
| 1 1/2″ | 38,1 mm |
| 2″ | 50,8 mm |
| 3″ | 76,2 mm |
| 4″ | 101,6 mm |
Consejo: en pedidos internacionales use siempre milímetros; las pulgadas generan errores de conversión.
Preguntas adicionales sobre tubos cuadrados y rectangulares
¿Qué es un HSS? HSS (Hollow Structural Section) es el término técnico en inglés para perfiles huecos estructurales de sección cuadrada, rectangular o circular; corresponde al tubo estructural del mercado peruano.
¿Cuál es el espesor mínimo recomendado para exteriores? Para ambientes expuestos, 2,0 mm como mínimo con acabado galvanizado; espesores menores se reservan para interiores o estructuras livianas.
¿Se pueden doblar los tubos cuadrados? Sí, con curvadora de perfiles; el radio de curvatura mínimo depende del espesor y el método, y el doblado puede requerir relleno con arena para evitar el colapso de la pared.
¿Qué diferencia hay entre tubo conformado en frío y en caliente? El conformado en frío (más común en HSS) aumenta la resistencia del material pero reduce la ductilidad; el conformado en caliente es más caro y se usa en aplicaciones especiales.
¿Cómo sé cuántas toneladas necesito? Calcule los metros lineales por sección y multiplique por el peso por metro; agregue 5 % de merma. Nuestro equipo confirma los cálculos en la cotización.
¿Puedo pedir cortes a 45° para uniones? Sí, ofrecemos cortes a escuadra y a inglete según el diseño; consulte las opciones de corte con nuestro equipo.
Glosario técnico rápido
- HSS: perfil hueco estructural (sección cerrada).
- ERW: soldadura por resistencia eléctrica (proceso de fabricación).
- Momento de inercia (I): medida de rigidez a la flexión.
- Radio de giro (r): parámetro que define la resistencia al pandeo.
- Esbeltez (λ): relación luz/radio de giro; alta esbeltez = riesgo de pandeo.
- Pandeo: deformación lateral súbita bajo carga axial.
- Torsión: esfuerzo por giro; las secciones cerradas la resisten muy bien.
- Grado (Grade): nivel de resistencia del acero (A, B, C en A500).
Dato: manejar estos términos le permite comunicarse con precisión con ingenieros y proveedores, y leer correctamente las fichas técnicas y los MTC.
Consideraciones de transporte y maniobra
- Los tubos de 6 m se cargan en camiones plataforma con eslingas; nunca se lanzan ni se arrastran.
- Cada atado se identifica con etiqueta: medida, espesor, largo, lote.
- En obra, almacene sobre durmientes y proteja los extremos con tapas o pintura de retoque.
- Para el izaje de atados largos use esparcidores o vigas de reparto; evite el esfuerzo de flexión sobre el atado.
¿Necesita cotización de tubo cuadrado o rectangular? Escríbanos por WhatsApp o use nuestro formulario de contacto.
