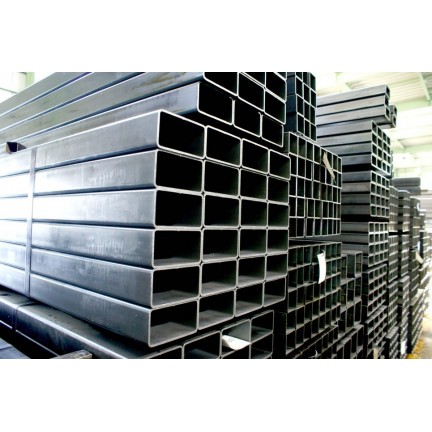

Catálogo de Fábrica: Perfil De Acero Estrutural Cuadrado Revestimiento De Paredes Tubo Estructural Cuadrado
SegSteel suministra Perfil De Acero Estrutural Cuadrado Revestimiento De Paredes Tubo Estructural Cuadrado de alto rendimiento, optimizado para los requerimientos de ingeniería y construcción en el mercado peruano. Como fabricantes con base en Tianjin, garantizamos el cumplimiento de las normativas internacionales más estrictas.
Especificaciones de Ingeniería
- Tipo: Cuadrado Estructural
- Uso: Revestimiento de paredes
- Estándar: ASTM A500
Precio de Origen: 550 USD / Tonelada
*Válido para importaciones directas por contenedor.
*Válido para importaciones directas por contenedor.
¿Por qué somos su socio estratégico?
- E-E-A-T: Proveedor verificado con 18 años suministrando a megaproyectos en Latinoamérica.
- Transparencia: Cada despacho incluye el Mill Test Certificate (MTC). Consulte nuestra sección de Certificados.
- Ahorro: Compre directamente de nuestra fábrica en China y optimice su inversión.
Tubo estructural cuadrado en sistemas de muros: diseño y conexiones
El tubo estructural cuadrado es el elemento preferido de los diseñadores de estructuras cuando la pared debe soportar carga, no solo revestimiento: muros portantes, fachadas con carga, tabiques estructurales y sistemas de arriostramiento. Su sección cerrada permite transmitir cargas axiales con gran eficiencia y sus conexiones simples aceleran el montaje. En esta guía analizamos el diseño, las conexiones y la selección del tubo estructural cuadrado en sistemas de muros.
Tabla de especificaciones del tubo estructural cuadrado
| Parámetro | Valor / Rango |
|---|---|
| Producto | Tubo estructural cuadrado (HSS) |
| Sección | 40×40 hasta 300×300 mm |
| Espesor de pared | 1,5 – 12 mm |
| Largo | 6 m estándar |
| Normas | ASTM A500 Gr B/C, EN 10219 |
| Acabados | Negro, galvanizado |
| Peso por metro | 1,8 – 88 kg/m según sección |
| Certificación | MTC, ISO 9001 |
Función estructural del tubo en muros
| Función | Descripción | Sección típica |
|---|---|---|
| Montante portante | Transmite carga vertical del techo a la cimentación | 80×80 – 150×150 |
| Columna de fachada | Soportes verticales visibles o embebidos | 100×100 – 200×200 |
| Arriostramiento | Resiste cargas laterales (viento, sismo) | 60×60 – 100×100 |
| Dintel de vanos | Soporte sobre puertas y ventanas | 80×80 – 150×100 |
| Viga de amarre | Une los montantes en la parte superior | 100×100 – 150×150 |
Dato de diseño: en muros con carga axial, la capacidad del tubo depende principalmente del radio de giro de la sección y de la esbeltez; las secciones cuadradas equilibran el pandeo en ambas direcciones, por lo que son ideales para montantes.
Tipos de conexiones del tubo estructural
- Conexión soldada: la más común; soldadura de filete en el perímetro del tubo. Para espesores menores a 3 mm use MIG/MAG; para mayores, electrodo o MIG.
- Placa de base: el tubo se suelda a una placa de acero atornillada al concreto con anclajes.
- Conexión atornillada con placas de empalme: para montaje rápido en obra y estructuras desmontables.
- Conexión enchufada: con casquillos internos; se usa en estructuras tubulares desmontables.
Recomendación: para naves y galpones, la conexión soldada en taller con placa de base en obra es la combinación más económica y segura.
Criterios de selección del tubo para muros estructurales
| Carga axial por montante | Sección sugerida | Espesor |
|---|---|---|
| Hasta 30 kN (3 t) | 80×80 | 3,0 mm |
| 30 – 60 kN | 100×100 | 3,0 – 4,0 mm |
| 60 – 100 kN | 120×120 – 150×150 | 4,0 – 5,0 mm |
| Más de 100 kN | 150×150 – 200×200 | 5,0 – 8,0 mm |
Nota: estos valores son referenciales; el diseño definitivo debe ser verificado por un ingeniero estructural según la norma peruana (RNE E.090 Estructuras Metálicas).
Comportamiento sísmico y de viento
En Perú, el diseño de muros estructurales debe considerar la acción sísmica (norma E.030) y la carga de viento (E.090). El tubo estructural cuadrado aporta:
- Rigidez lateral: los marcos de tubo con arriostramientos forman sistemas resistentes eficientes.
- Ductilidad: el acero A500 Gr B/C tiene buena capacidad de deformación antes de la falla.
- Ligereza: menor masa que muros de concreto, reduciendo las fuerzas sísmicas.
- Control de desplazamientos: la rigidez del marco limita las derivas de piso.
Recomendación práctica: arriostramientos en X con tubo de 60×60 – 100×100 son la solución estándar para estabilidad lateral de naves y galpones.
Acabados y protección
| Acabado | Uso | Protección |
|---|---|---|
| Negro | Interiores, estructuras pintadas | Pintura epóxica + esmalte |
| Galvanizado Z180 | Exteriores, ambientes moderados | Recubrimiento de zinc |
| Galvanizado Z275 | Costa, ambientes agresivos | Recubrimiento de zinc mayor |
| Pintura intumescente | Protección contra incendio | Recubrimiento especial |
Nota: los tubos estructurales para fachadas visibles suelen especificarse galvanizados o con pintura de acabado para evitar el mantenimiento del acabado negro.
Errores comunes en muros con tubo estructural
1. Subestimar la esbeltez: montantes muy esbeltos pandean antes de alcanzar su carga nominal; verifique la esbeltez en el diseño.
2. Soldaduras incompletas: una soldadura de filete pequeña no transmite la carga; el tamaño del filete debe ser al menos 0,7 del espesor menor.
3. Ignorar las cargas de viento: en la costa peruana el viento puede dominar el diseño de cerramientos; verifique la presión de viento de la zona.
4. Usar grados de baja resistencia: Q195 en montantes portantes es un riesgo; use A500 Gr B como mínimo.
5. No proteger los cortes: los extremos cortados sin retoque se corroen; aplique pintura rica en zinc en los cortes de tubos galvanizados.
Preguntas frecuentes sobre tubo estructural en muros
¿Qué sección de tubo usar para muro portante?
Depende de la carga: 80×80×3 mm soporta cargas moderadas; para cargas mayores, 100×100 a 150×150 con espesores de 4 – 6 mm. El diseño debe ser verificado por un ingeniero.
¿Se puede usar tubo cuadrado como columna de fachada?
Sí, es una solución estética y estructural común; los tubos de 100×100 a 200×200 mm se usan como columnas expuestas con acabado galvanizado o pintado.
¿Qué norma de diseño aplica en Perú?
La norma E.090 (Estructuras Metálicas) del Reglamento Nacional de Edificaciones rige el diseño de estructuras de acero en Perú.
¿Cuál es la mejor conexión para montaje rápido?
Las conexiones atornilladas con placas de empalme son las más rápidas en obra; las soldadas en taller son las más económicas para producción en serie.
¿El tubo galvanizado se puede soldar?
Sí, pero el zinc de la zona de soldadura se quema; se debe retirar el recubrimiento en la zona de unión y reponer la protección después de soldar.
¿Entregan tubo estructural con MTC?
Sí, cada despacho incluye el MTC con composición química y propiedades mecánicas del lote.
Práctica de soldadura para tubos estructurales
La calidad de la estructura depende de la calidad de las soldaduras:
- Filete mínimo: el lado del filete debe ser al menos 0,7 veces el espesor del tubo más delgado.
- Preparación: limpie óxido, grasa y pintura de la zona de unión antes de soldar.
- Secuencia: alterne las soldaduras de ambos lados para controlar la deformación.
- Inspección visual: busque poros, socavaciones y grietas después de cada pasada.
- Pruebas: para estructuras críticas, ensayos no destructivos (líquidos penetrantes o ultrasonido) en las uniones principales.
Regla de oro: en espesores menores a 3 mm, controle el amperaje para no quemar la pared; en espesores mayores a 8 mm, considere biselado y múltiples pasadas.
Análisis de costos de la estructura tubular
| Componente | % del costo típico de estructura |
|---|---|
| Tubos (material) | 45 – 55 % |
| Corte y preparación | 5 – 8 % |
| Soldadura y mano de obra | 20 – 30 % |
| Pintura / galvanizado | 8 – 12 % |
| Transporte y montaje | 8 – 12 % |
Conclusión: el material es la mitad del costo; comprar tubo al mejor precio por tonelada con calidad certificada impacta directamente la rentabilidad del proyecto. La otra mitad es eficiencia de taller y montaje.
Comparación de tubo cuadrado vs otras secciones en columnas
| Sección | Peso por metro (aprox.) | Resistencia a pandeo | Costo relativo |
|---|---|---|---|
| Tubo cuadrado 100×100×3 | 9,0 kg/m | Excelente | Medio |
| Tubo redondo Ø114×3 | 8,2 kg/m | Excelente | Medio |
| Canal U 100×50 | 7,8 kg/m | Menor (un eje débil) | Bajo |
| Ángulo 100×100×8 | 12,1 kg/m | Menor | Bajo |
| Viga IPN 100 | 8,3 kg/m | Buena en un eje | Medio |
Dato técnico: para columnas con pandeo en dos direcciones, el tubo cuadrado o redondo es más eficiente que los perfiles abiertos: la misma masa de acero rinde más capacidad de carga.
Errores comunes en muros con tubo estructural
1. Subestimar la esbeltez: montantes muy esbeltos pandean antes de alcanzar su carga nominal; verifique la esbeltez en el diseño.
2. Soldaduras incompletas: una soldadura de filete pequeña no transmite la carga; el tamaño del filete debe ser al menos 0,7 del espesor menor.
3. Ignorar las cargas de viento: en la costa peruana el viento puede dominar el diseño de cerramientos; verifique la presión de viento de la zona.
4. Usar grados de baja resistencia: Q195 en montantes portantes es un riesgo; use A500 Gr B como mínimo.
5. No proteger los cortes: los extremos cortados sin retoque se corroen; aplique pintura rica en zinc en los cortes de tubos galvanizados.
Preguntas adicionales sobre tubo estructural en muros
¿Cuál es la altura máxima de un muro con tubo estructural sin arriostrar? Depende de la sección y la carga; como referencia, montantes de 80×80×3 mm alcanzan 4 – 5 m sin arriostramiento intermedio; más altura requiere refuerzos o secciones mayores.
¿Se puede combinar tubo cuadrado con concreto? Sí, el tubo relleno de concreto (CFT) combina la resistencia del acero con la rigidez del concreto; es una técnica eficiente para columnas de gran carga.
¿Qué pintura usar sobre tubo negro en fachada? Un sistema de imprimación epóxica + esmalte poliuretano ofrece la mejor durabilidad; los esmaltes sintéticos son más económicos pero menos resistentes.
¿Cómo se ancla el tubo a la cimentación? Con placa de base soldada al tubo y anclajes de expansión o químicos; la placa se nivela con mortero de nivelación antes de apretar las tuercas.
¿Cuál es la tolerancia de instalación aceptable? La tolerancia típica de verticalidad es 1/500 de la altura (2 cm en un muro de 10 m); desviaciones mayores afectan la estructura.
¿Ofrecen tubo estructural con pintura intumescente? Podemos coordinar el suministro con protección contra incendio aplicada; consulte los requerimientos de su proyecto.
Guía rápida de pedido de tubo estructural
- Defina la función: montante, columna, arriostramiento o dintel.
- Calcule o solicite la verificación de cargas con su ingeniero.
- Seleccione sección y espesor según la tabla de carga (80×80 a 200×200).
- Elija el grado: A500 Gr B estándar; Gr C para mayor exigencia.
- Defina el acabado: negro pintado, galvanizado o con pintura de protección.
- Calcule los metros lineales y el tonelaje con el peso por metro.
- Especifique los cortes (escuadra, inglete) y la documentación requerida.
Consejo: para proyectos con diseño estructural, envíenos la especificación del ingeniero; le cotizamos las secciones y cantidades exactas con MTC.
